ZN90-12(7.2)户内交流高压真空断路器
概述
ZN90-12（7.2）户内高压真空断路器（以下简称断路器）是BGP9L-6矿用隔爆型高压真空配电装置A方案配套设计的三相户内式开关，它适用于额定电压至12（7.2）KV，频率为50Hz，额定电流至630A，额定短路开断电流至12.5KA的电力线路中，做为高压电气设备的配电和控制开关，可较频繁地接通和分断线路，控制高压电动机和操作电弧炉，变压器等。适用于组成普通型、矿用一般型和防爆型高压开关柜。
产品型号及含义
环境条件
a、周围空气温度
上限+40℃
下限一般地区-10℃,高寒地区-25℃
b、海拔高度不超过2000m
c、温度
相度湿度：日平均值不大于95%,
月平均值不大于90%；
饱和蒸汽压：日平均值不大于2.2x10-3MPa,
月平均值不大于1.8x10-3MPa。
d、安装地点
安装在没有火灾、爆炸危险、严重污秽，化学腐蚀及剧烈振动的场所。
当上述正常使用条件下不能满足使用要求时，由用户与制造厂协商。
主要技术参数
产品特点

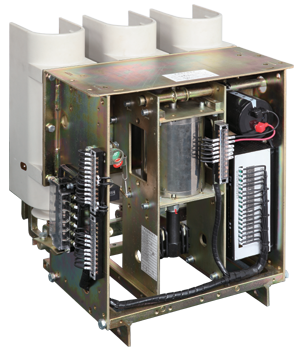

断路器的结构布置如图1所示，将真空灭弧室等高压带电部分与操动机构前后布置。这种布置方式结构紧凑，不仅降低了断路器的高度尺寸，有利于组成双层或多层配电控制柜，降低电气设备的造价，还适合于组成手车式配电控制柜，提高开关柜的技术档次。这种布置方式使操作者远离高压带电部位，便于保证操作者的人身安全。安装真空灭弧室的U型绝缘框采用高等绝缘材料整体压制成型。绝缘性能好，机械强度高。能同时起到相间和对地绝缘的作用，并对真空灭弧室有防护作用，三相绝缘框固定在机构的安装板上。真空灭弧室的动导电杆通过压制成型的绝缘子与机构主轴连接，绝缘子对地绝缘并起到传递机构分、合闸运动的作用。
产品外形及尺寸
电气控制原理接线图
订货须知
订货时必须指明产品型号；名称；储能电机额定电压、性质；分励脱扣器额定电压、性质；
是否带失压脱扣器时应指明其额定电压和性质；产品数量及交货期。
