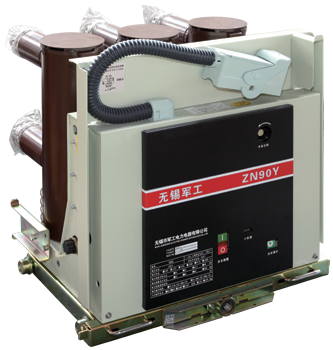

ZN90Y-12(7.2)户内交流高压永磁机构真空断路器
概述
ZN90Y-12（7.2）型户内交流高压真空断路器（以下简称断路器），适用于12KV（7.2KV）三相交流50Hz电力系统，作为保护和控制电器。由于真空断路器的特殊优越性，尤其适用于要求频繁操作额定工作电流的场所或多次开断短路电流的场所。
ZN90Y-12（7.2）型户内交流高压真空断路器装有永磁操作机构及控制器，可实现电动合、分闸，也可人力直接操作分闸，既可装入中置及落地式手车开关柜，也可与固定开关柜相配套，还可用于无油化改造，并可与同类型产品实现完全互换，是安全理想的新型真空断路器。
产品型号
环境条件
周围空气温度：-15℃-+40℃；
湿度：日平均值不大于95%,月平均值不大于90%；
海拔：不超过1000m；
地震烈度：不超过8度；
使用场所：周围空气没有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或烟雾的污染。
产品结构及特点
断路器采用机构与主体一体化设计方案，其主体部分（真空灭弧室等高压带电部分）与操动机构成前后布置形式。体积小巧，结构紧凑，性能优越，有利于组成中置及落地式手车开关柜。
外引接线端子图
主要技术参数
断路器操动机构
断路器采用双稳态式永磁操动机构。
开关的操作是通过激励分闸和合闸线圈，直到其产生的驱动磁力超过永磁体的磁力为止。
分、合闸线圈控制着衔铁运动到相应的分、合闸极限位置，永磁体产生的磁力保持衔铁在极限位置上，即使完全失去辅助电源，在一定时间内仍可进行电动操作，需要时断路器还可使用手动操作系统分闸。
永磁操动机构由机构运动部件和操作控制器两部分组成。机构运动部件由动、静铁芯组成。操作控制器由电源输入开关电源、控制板、储能电容器、操作电源电压检测器及分合闸位置检测器等组成，两者通过电缆连接。
由于永磁操动机构可动部件少，开关位置的检测采用电子器件而没有物理接触，可靠性高，使得断路器由于操动机构引起的故障概率大大降低。
主体结构
断路器的主体部分安装在采用新型绝缘材料整体压制而成的U型绝缘框内，绝缘性能好，机械强度高，能同时起到相间和对地绝缘的作用，三相绝缘盒固定在安装架上，真空灭弧室的动导电杆，通过采用新型绝缘材料压制成形的绝缘子与机构主轴相连，绝缘子对地绝缘，并起到传递机构分、合闸运行的作用。
订货须知
订货时必须注明产品型号、规格、名称、数量及所需的控制电源等。
