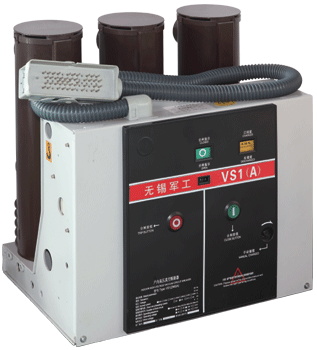

VS1-12户内交流高压真空断路器
概述
VS1-12型户内交流高压真空断路器（以下简称断路器）适用于12KV三相交流50Hz电力系统，在正常使用条件下，在断路器允许的技术参数范围内，可以保证安全可靠地运行，接受和分配电能并可在额定电流范围内进行频繁操作或多次开断电流。
断路器采用机构与断路器本体一体化设计，在开关柜内的安装形式既可以是固定式，也可以配用专用推进机构，组成手车单元使用。

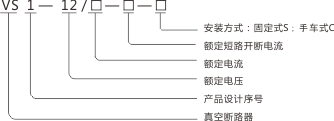

产品型号
环境条件
a、环境温度不大于+40℃，不低于-10℃（允许-30℃时储运）
b、海拔高度不超过1000m
c、空气相对湿度日平均值不大于95%,月平均值不大于90%；饱和蒸汽压日平均值不大于2.2x10-3MPa,月平均值不大于1.8x10-3MPa，在高湿度区温度急降时可能凝露；
d、地震烈度不超过8级；
e、无火灾、爆炸、严重污秽，化学腐蚀及剧烈震动的场所。
技术参数
a、杯状纵磁场触头结构，其触头的电磨损率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复迅速，截流水平低，开断能力强。
b、VS1-12真空断路器总体结构采用机构和灭弧室前后布置的形式，主导电部分分为三相落地式结构。真空灭弧室纵向安装在一个管状的安装筒内，安装筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。这种结构设计，大大减少粉尘在灭弧室表面聚积，不仅可以防止真空灭弧室受对外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下，也对电压效应呈现出高阻态。
c、操作机构为平面布置的弹簧储能机构，具有手动储能和电动储能功能，操动机构置于灭弧室前的机箱内，机箱被四块中间隔板分成五个装配空间，其间分别装有操作机构的储能部分，传动部分，脱扣部分和缓冲部分。VS1-12真空断路器将灭弧室外与操动机构前后布置组成统一整体，即采用整体型布局，这种结构设计，可使操动机构的操作性能与灭弧室开合所需性能更为吻合，减少不必要的中间传动环节，降低了耗和噪音，使VS1-12断路器的操作性能更为可靠。VS1-12断路器既可装入手车式开关柜，也可装入固定式开关柜。
d、该断路器具有寿命长、维护简单、无污染、无爆炸危险，噪音低等优点，且适用于频繁操作等比较苛刻的工作条件。
主要技术参数
外形尺寸
电气原理接线图
订货须知
用户在订货时应注明：
a、断路器型号、名称及订货数量；
b、断路器额定电压、额定电流及额定短路开断电流；
c、额定操作电压；
d、备品、备件的名称及数量；
e、其他特殊要求。
