户内高压断路器

EVH1-12/24系列户内高压交流真空断路器

发布时间：2023年08月15日人气： 次

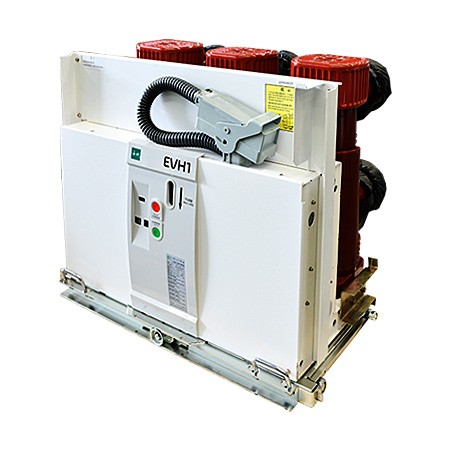

EVH1-12/24系列户内高压交流真空断路器


EVH1-12/24系列户内高压交流真空断路器




一. 产品介绍


该系列真空断路器是三相交流50Hz,额定电压为12-24kV的户内高压开关设备,可供工矿、企业、发电厂及变电站作电气设施的控制和保护之用。


二. 产品特点


1. 寿命长、维护简单、无污染、无爆炸危险、噪音低、频繁操作；

2. EVH1-12/24系列真空断路器将灭弧室与操动机构前后布置在一个共用的框架上，即整体型布局,这种结构设计,可使操动机构的操作性能与灭弧室开合所需性能更为吻合,减少不必要的中间传动环节,降低了能耗和噪声,使断路器的操作性能更为可靠。EVH1-12/24系列户内高压真空断路器既可装入手车式开关柜,也可装入固定式开关柜；

3. 断路器主回路采用真空灭弧室灌封在绝缘极柱内的结构。真空灭弧室纵向固封在管状的绝缘筒内,绝缘筒由环氧树酯采用APG工艺浇铸而成。这种结构设计,不仅可以防止真空灭弧室受到外部因素的损坏,而且可以确保即使在湿热及严重污秽环境下,也可对电压效应呈现出高阻态。操动机构是独立的弹簧储能式,具有手动和电动储能功能。操动机构置于灭弧室前的机箱内,为夹板式结构。

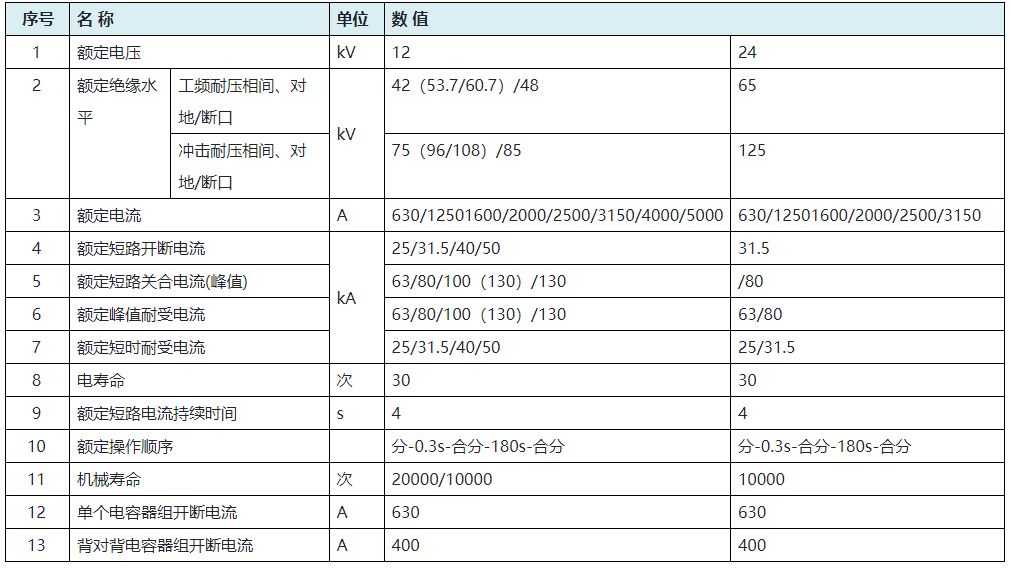

三. 产品技术参数


EVH1-12/24系列户内高压交流真空断路器
