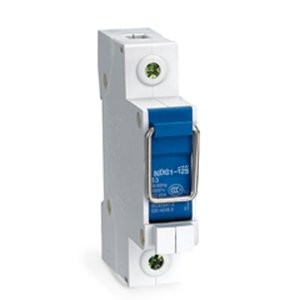

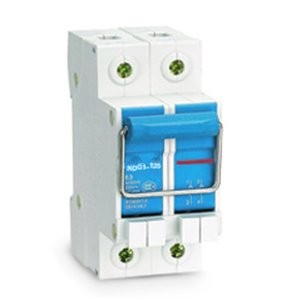

NDG1-125 系列拉环式小型隔离开关
产品说明：
NDG1-125隔离开关(以下简称开关)适用于交流50Hz、额定电压230V、额定电流至63A的电阻电路中，主要供无负载情况下接通或断开电路，作线路与电源接通或隔离之用。尤其适合线路检修时有效隔离电源并防止意外合闸，以确保检修人员的操作安全。
符合标准：GB 14048.3、IEC 60947-3
安装与使用
开关应垂直安装，上端静触头接线端子与电源相连，使动触头断开时不带电，以确保手动操作时人身安全。
开关闭合和断开时正常情况下不许带负载操作。当断开后应将套装在手柄上的环箍紧扣在开关下端相应搭勾上，以防意外合闸，确保检修人员安全。
注意事项：
开关不应多次通断较大的过载，也不宜频繁断开正常的工作电流，并切勿强力猛推猛拉，以避免发生意外和缩短使用寿命。
开关内无灭弧室 ，不许用来分断故障电流，若有需要，用户可自行选用合适的熔断器组合，使其具有较大负载和短路分断能力。
主要技术参数
规格：
1、按额定工作电流Ie分：32A、63A 、100A、125A；
2、按极数分：1P、2P、3P、4P；
基本参数和主要性能：
1、额定绝缘电压Ui：500V AC;
2、额定工作电压Ue：230 /400V；
3、额定工作电流Ie：32A、63A、100A、125A；
4、额定冲击耐受电压Uimp：4kA。
5、额定短时耐受电流Icw：12Ie，通电时间1s；
6、机械电气寿命：机械寿命8500次，电气寿命1500次

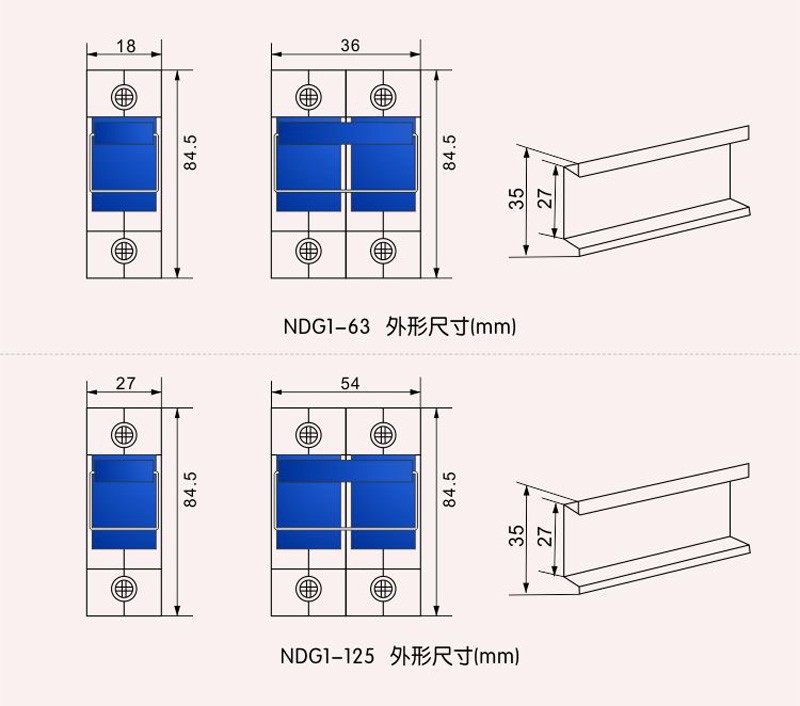

外形安装尺寸（mm）
