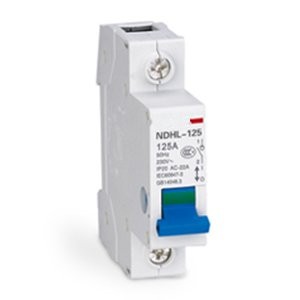

NDHL-125 系列小型隔离开关
产品概述
DH2-125隔离开关适用于交流50Hz，额定电流 125A及以下，额定电压至400V配电和控制回路中，主要作为终端组合电器中的开关，也可用于控制电动机、小功率电器和照明，广泛应用于工矿企业、高层建筑、商业及家庭等场所。
符合标准：GB 14048.3、IEC 60947-3。
结构特点
NDHL-125 隔离开关由外壳、操作机构、触头系统构成。操作机构与触头系统为钢性连接，并有明确的触头位置指示，分别为“ON”表示触头闭合位置，“OFF”表示触头断开位置。
主要技术参数
分类
按额定电流Ie分：32A、63A、80A、100A、125A。
按极数分：1P、2P、3P、4P。
主要技术参数
1、额定绝缘电压Ui：500V AC；
2、额定工作电压Ue：230V AC(1P)、400V AC(2P、3P、4P)。
3、额定工作电流Ie：32A、63A、80A、100A、125A。
4、额定冲击耐受电压Uimp： 4kV(2000m)；
5、额定短时耐受电流Icw：12Ie，通电时间1s；
6、额定短路接通能力Icm：20Ie，通电时间0.1s；
7、额定接通与分断能力：3Ie，1.05Ue，COSφ=0.65；
8、操作性能：机械寿命8500次，电气寿命1500次。

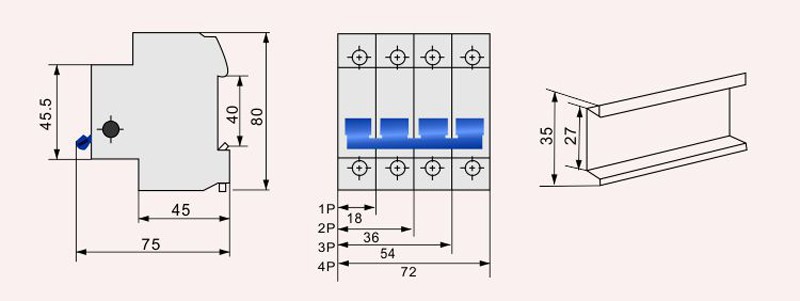

外形安装尺寸（mm）
