YH-100E高压开关机械操作程序仪

一、用途

　　开关机械操作程序仪是对各种高压开关进行机械操作控制的专用仪器，它采用最新单片机技术，解决了以往同类仪器抗干扰性能差（易死机）的毛病。该仪器具有合、分闸误动检测功能，出现误动时，仪器声光报警，停止当前正在试验的项目，同时指示误动原因，等待工作人员前来解除故障。解决了以往同类仪器盲目机械操作而不知操作结果，未起到磨合可靠性试验的目的。该仪器操作直观，携带方便，特别适用于高压开关的出厂试验以及工程施工现场调试开关等。

　　YH-100E型高压开关机械操作程序仪是在YH-100B的基础上增加了电脑联网接口，在电脑上通过专用软件可对磨合仪进行控制、操作，一台电脑可同时控制数十台磨合仪进行工作，每台磨合仪的数据、状态、结果都保存在电脑中，可供进一步处理。

　　YH-100E型高压开关机械操作程序仪也可以不联网单独进行工作，其目标试验设置次数升级成四位，即从1到9999次可任意设置，充分满足了用户的各种需求。

二、工作流程

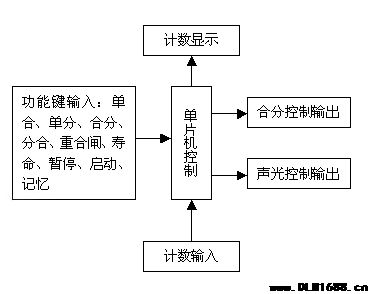

　　仪器组成：功能键输入，预置次数输入，单片机控制，计数显示，合、分控制输出，声光控制输出。

三、操作说明

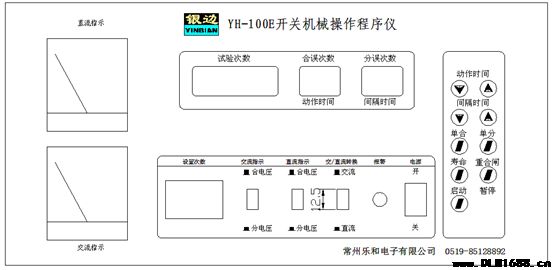

1、面板说明：

　　　* 两表头分别指示交流、直流试验电压（0-250V），分电压、合电压由各自开关选择。（本机适合于单电源试验）

　　　* 拨盘用于设置试验次数，最多为9999次。

　　　* 试验次数：指示当前试验次数。

　　　* 有合误或分误时，报警灯闪，同时伴有报警声。

　　2、功能键

　　　* 本机有4种试验方式

　　　　单合+启动：进行单一合操作

　　　　单分+启动：进行单一分操作

　　　　重合闸+启动：依据设置次数进行重合闸试验

　　　　寿命+启动：依据设置次数进行寿命试验

　　　* 动作时间增加键和减少键，用于调整动作时间大小，设定范围为0.1秒至9.9秒。

　　　* 间隔时间增加键和减少键用于调整间隔时间大小，设定范围为1秒至99秒。

　　　*试验过程中，如遇情况须中断时，按“暂停”键，要继续工作时，再按一次。

　　　*如果要取消当前进行的重合闸试验或寿命试验，按一次“启动”键，仪器显示“7654321”。表明仪器已退出当前试验。

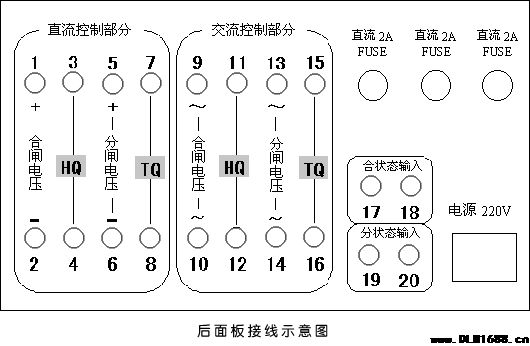

四、后面板接线示意图

1、直流控制部分

　　　* 1和2端接合闸电压，1端为正极。

　　　* 3和4端接合闸线圈。

　　　* 5和6端接分闸电压，5端为正极。

　　　* 7和8端接分闸线圈。

　　　* 内部2、4、6、8已短接。

2、交流控制部分

　　　* 9和10端接合闸电压

　　　* 11和12端接合闸线圈。

　　　* 13和14端接分闸电压。

　　　* 15和16端接分闸线圈。

　　　* 内部10、12、14、16已短接。

　　3． 17、18接常开触点，19、20接常闭触点，相应动作后，17、18和19、20应闭合。

五、操作注意事项

　　1、用单电源操作时可用短接线将1、5两点短接和9、13两点短接。

　　2、控制线路接好后，检查负载端3、4两点和7、8两点或11、12两点和15、16两点，不能短路。

　　3、当进行交流操作时，一定要将前面板的"交/直转换"键置于交流位置。

　　4、合分、分合操作不具重复功能，按一次只进行一次操作。

　　5、操作完成后，一定要切断该仪器的电源。

　　6、要专人正确操作、妥善保管该仪器。

　　　* 警告：当进行直流操作时，交流电源禁止接；反之亦然。否则会损坏仪器。

　　　　当进行直流操作时，分合闸操作电源的正负极要正确连接。否则会损坏仪器。

　　　　17，18 和 19，20 连接辅助开关，不能有电压输入，否则会损坏仪器。

　　由于用户不按操作要求，或错误接线，导致仪器损坏，不在免费维修范围内。

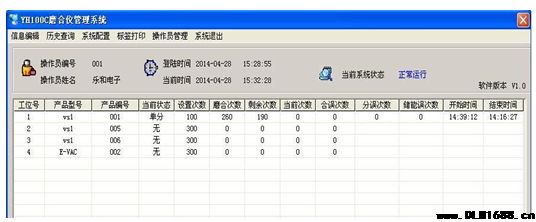

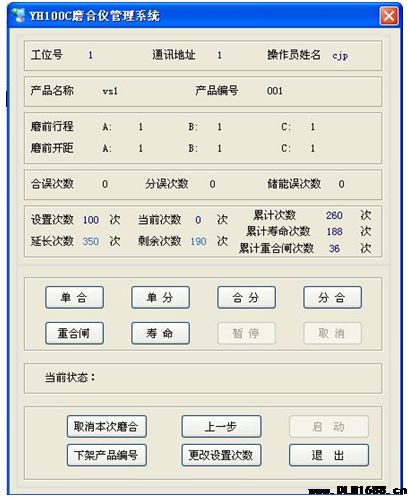

六、电脑管理软件界面

七、附件

　　* 电源线一根；

　　* 使用说明书一本；

　　* 2A保险管5只。
