YH-100D高压开关机械操作程序仪
一、产品特点
YH-100D高压开关机械操作程序仪是在YH-100A的基础上研制的新一代产品，继承了YH-100A的优点，增加了网络功能，严格意义上讲，它是老化磨合系统，由一台电脑和多台机械操作程序仪组成，由电脑中数据库记录下每台程序仪的运行状态、运行过程及运行结果，解决了以往单台程序仪无记录，原始数据历史不可追溯的缺陷。更便于规模量产场合的科学控制管理，每台开关磨合结束后票据打印机自动打印出流程标签，详见标签样本。

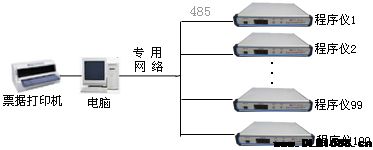

二、系统组成
三、技术参数
1.直流控制部分 操作电压：220V 触点容量：3A 特殊要求可定制
2.交流控制部分 操作电压：220V 触点容量：3A 特殊要求可定制
3.工作电压：220V 功耗＜25W
4.体积：350mm＊248mm＊80mm
开孔：338mm*55mm
面板固定尺寸：334mm*64mm
四、操作说明
1、程序仪前面板说明
五、后面板接线示意图
六、操作注意事项
1.当进行交流操作时，一定要将前面板的"交/直转换"键置于交流位置。
2.合分、分合操作不具重复功能，按一次只进行一次操作。
3.操作完成后，一定要切断该仪器的电源。
4.要专人正确操作、妥善保管该仪器。
* 警告：当进行直流操作时，交流电源禁止接；
* 当进行交流操作时，直流电源禁止接；
* 当进行直流操作时，分合闸操作电源的正负极要正确连接。
七、附件
*电源线一根
*使用说明书一本
*光盘一片
*专用网络线若干根
*RS485-RS232转换器一只
*票据打印机一台（用户自购）
*电脑一台（用户自购）
