YH-503底盘车测试工装

一、技术特点

    YH-503底盘车测试工装采用微处理器芯片辅以外围硬件电路实现线束的测试，主要用于测试断路器中的S8、S9行程开关上连接的线束连接是否正确及开关是否接触良好，同时也适用于其它类似场合的线束测试。

1、本测试工装共可以同时测试12对线。

2、通过LED指示每一对线的连接状态。

3、与外部线束采用插件连接。

4、采用内置电源工作方式，在测试时不用外接电源，方便携带。

5、电源管理，通过测试键可以查看目前电源电量状态，及充放电的保护，在电量不足时可以通过充电口，给电源补充电量。

二、面板说明

1、电源信息 —— 主要用于显示当前电源的电量状态，通用百分数的形式显示（1%-100%）； 当显示OUT时，说明当前电源处于放电状态，当显示IN时，说明当前电源处于充电状态，当无显示时，表示电源处于待机状态或睡眠状态；

2、LED指示 —— 每一个LED指示对应着一对检测线，当点亮时，说明被测试的这一对线连接正常，若熄灭时，则说明被测试匠这一对线连接不正常，需检查线路；

3、测试键 —— 当电源处于待机状态时，通过测试键可以唤醒电源，同时可以查看当前电量情况；

4、充电口 —— 当电源电量不足时，则使用配备的电源充电器，通过此接口给电源充电；

5、电源开关 —— 在对线束测试前，需打开电源开关，否则不能正常测试，在使用结束后，需关闭电源开关，否则内部的电源会一直处于放电状态。

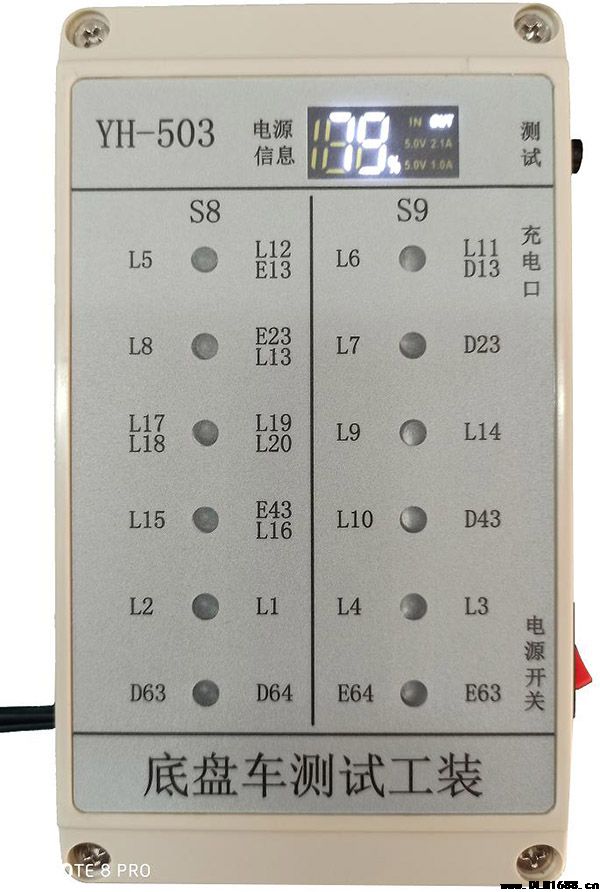

图一   工装正面图

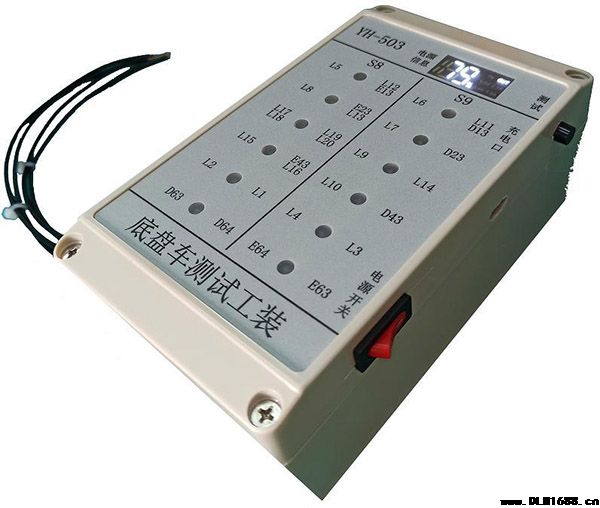

图二   工装侧面图

三、应用范围

    YH-503底盘车测试工装主要用于断路器S8、S9行程开关上的二次线束连接是否正确，或类似场合的二次线束测试。

四、使用说明：

1、首次使用时，应按下“测试”键，查看电量情况，在电量充足的情况下，继续下边操作，若出现电量低时，应及时给内部电源充电；

2、打开“电源开关”，给内部检测电路上电，电源信息栏会“OUT”标识点亮，此时电源处于放电状态，将被测试回路接入工装；

3、通过面板中的LED指示灯，判断每个回路的断情况来识别外部线束连接是否正确；

4、测试完成后，若要继续测试，则重复第2、3步骤，若完成测试，则关闭“电源开关”，完成测试；

5、查看电源的电量情况，若电量不足时，则需及时补充电量，为下次正常使用做好准备。

五、技术参数：

充电电压 5V/2A

电源容量 10000mA

工作环境温度 0℃ to +50℃

测试数量 12对

外形尺寸 105*157*60mm

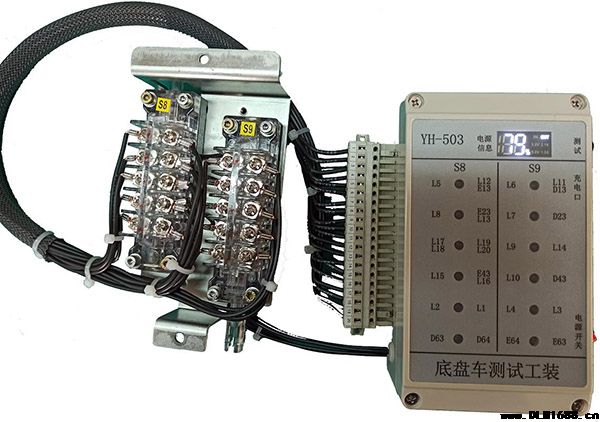

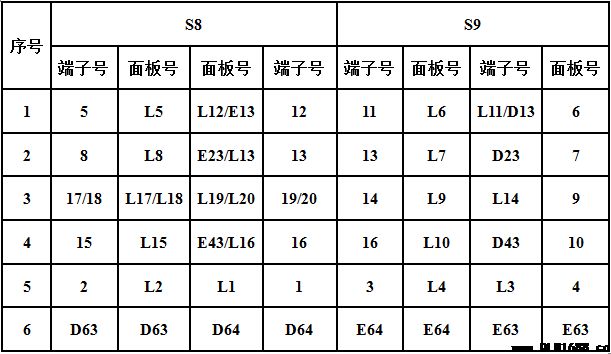

图三   被测试线束与工装连接图
