YH500A断路器线束检测系统
1、概述
本系统由电脑、检测仪器、转接器三部分组成。本系统可检测40组回路，每个回路的命名、开闭状态、线序号由用户根据原理图自由定义。
2、功能介绍
系统软件安装在电脑上，软件界面直观，功能强大，易操作。检测仪器通过专用的线缆与电脑串口连接，其负责测试被测线束回路的通断情况，通过串口线缆由电脑直观指示。转接器是将检测仪器和被测线束连接起来的接口线，由用户根据被测线束配置自己制作的转接工具。系统的通用性也在此得到体现。

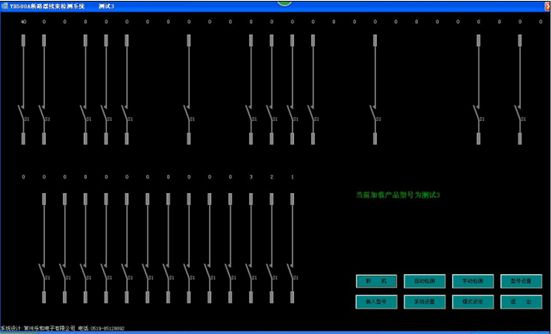

3、软件界面
YH-500A断路器线束检测系统使用说明
一、线束转接器制作

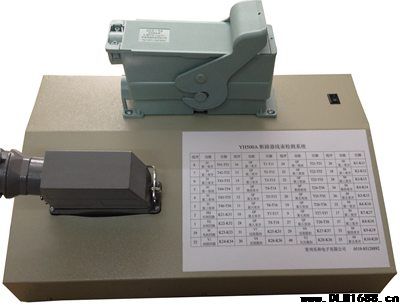

本检测仪器带有通用的58芯航空插座和46芯航空插座，共测试40对回路。其中主回路有合闸回路（HQ）、分闸回路(TQ)、储能回路(M)、闭锁回路(Y1)、欠压回路(Y2)、过流回路（Y7、Y8、Y9）、储能辅助开关回路（三常开、三常闭）。底盘车S8、S9开关(各5对)、开关辅助触点（常开、常闭）。用户可根据自己被检测线束的配套，转接到两航空插座的相应位置上。具体看仪器面板上附粘的引脚定义表格。具体的流转是被测线束的合闸回路要连接到两台航空插座上所标示的相应回路上，其它各回路类推。
二、电脑中测试产品型号的设置
1、打开电脑上系统软件，点击“型号设置”，进入“型号设置”状态，可“新建”型号或“打开”已有型号进行设置。

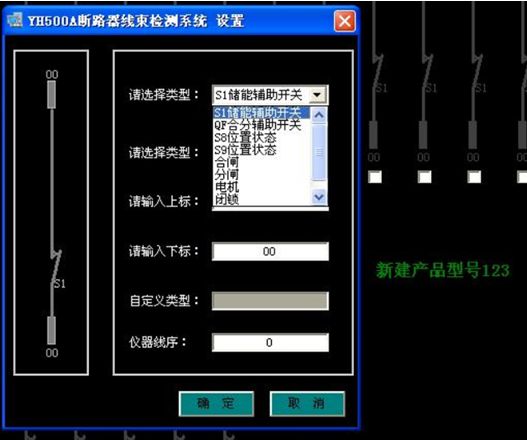

2、将某一回路打钩，并双击线条，弹回设置界面。可选择本回路类型，开闭类型，在断路器航空插座上引脚号（上标号、下标号），也可自定义类型名称。注意一下：仪器线序是指仪器面板上表格中给定的各种回路对应的线序号。比如，电机回路的线序号为39，其定义在46芯航空插座的23、33脚；又如，储能辅助开关第一常开触点的线序号为8，其定义在58芯航空插座的41、51脚，其它各回路以此类推。
3、所有编辑设置完成后，按“保存”键保存，下次测试时直接调用。也就是说所有产品的线束均可以对应的型号保存在电脑中。退出设置，进入测试状态。
4、将被测线束联在转换器上，并将相应的负载元件短路（如电机、线圈、互感器等），按“联机”键，显示连接成功，不然重找连不上的原因。按“自动检测”键，显示接通的回路为绿色，不通的回路为灰色，结合辅助开关的位置，可检测出不正确的回路。
