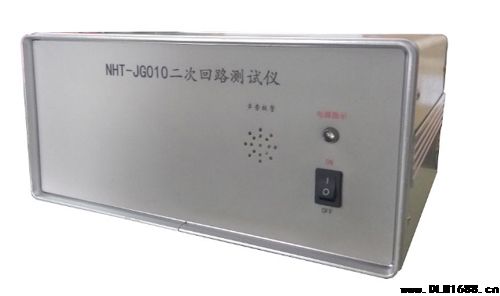

电力开关柜二次回路测试仪

1.技术参数

1、输入电压AC220V±20%

2、控制回路电流2A

3、工频耐压AC2500V 1Min

4、测线数42对（可扩展至60对）

5、工作环境温度0℃ to +50℃

6、外形尺寸长*宽*深 285*130*225(mm)

2.产品简介

本仪器适用于二次线束、多组行程开关、电阻、电机、电磁铁等回路接线是否正确及所选用的器件是否匹配而设计的专用设备。它采用微处理器数字技术，将每个所测试回路进行量化处理，根据初始设定要求进行比对，快速给出判断结果，这将大大的提高了测试效率。

3.功能特点

1、可同时测试42对（可扩展至60对）

2、带上位机管理软件

3、回路中串接了元器件，通过通阻比对方式，识别装配是否正确及接线是否可靠

4、回路中器件特性可以根据实际情况配置

5、判断被测试产品内部是否正确，依据调入的标准图纸进行比对，这增加产品的通用性

6、测试结果自动保存，记录可查询

7、测试仪与电脑之间通过RS232接口通讯

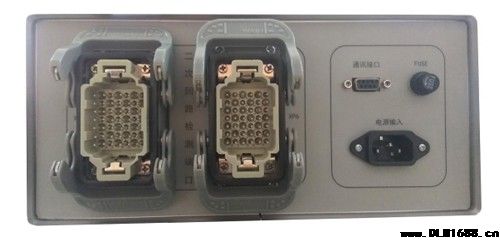

8、与被测试产品采用插件连接

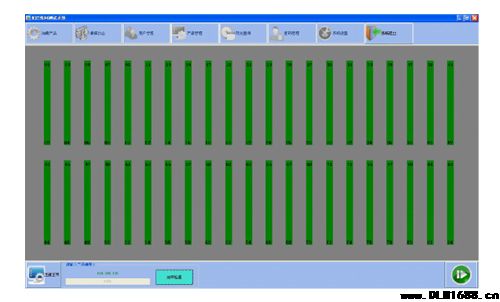

9、每对线的测试状态，在电脑界面显示，在测试不合格情况下，方便检查。

注：二次回路检测接口类型可以根据用户需求或现场实际配对端子更改。
