XP-F系列频率信号变送器
一. 产品概述
XP 系列频率信号变送器（可选一入一出、一入二出）输入频率信号，如接近开关、干接点、
脉冲方波，仪表将信号经隔离整形放大后，变送输出隔离的单路或双路线性的电流/电压信号，可向
现场的一次仪表提供电源回路。仪表广泛应用于机械、电气、电力、石油、化工、钢铁、污水处理、
楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS 等工业测控系统，提高自动化控制系统的抗
干扰能力，保证系统的稳定性和可靠性。
二. 产品特点
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积更小（宽度仅 18mm），功耗低，适合密集安装
底座与主机可以分离插拔，安装、拆卸、维护方便简单
三. 产品技术规格参数
工作电源：24VDC±10%
功 耗：≤1.2W（1 入 1 出）
≤1.8W（1 入 2 出）
输入信号：频率信号、干接点、接近开关、TTL 电平等有源
开关
无源开关输入：短路电流：8mA
开路电压：8V
有源开关输入：订货协商技术指标
脉冲宽度：≥10us
频率范围：0.1Hz~100KHz（订货指定）
（低于 0.1Hz 当作 0Hz 处理）
测量分辨率：0.01Hz
测量误差：0.01Hz 或 0.05%F.S（二者取其大）
测量周期：0.1s
响应时间：1s（0~90%F.S）
输出信号：直流电压或电流
输出负载：电流输出，0~350Ω ，电压输出，≥10KΩ
输出精度：±0.1%F.S
温度漂移：±0.01% F.S/℃
绝缘电阻：≥100MΩ /500VDC
绝缘强度：输入/输出 ≥2000VAC（1min）
输入/电源 ≥2000VAC（1min）
输出/电源 ≥1000VAC（1min）
绝缘电阻：输入/输出/电源 ≥100MΩ （500VDC）
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH（无凝露）
大气压力：86~106kPa
安装方式：DIN35mm 导轨安装
外形尺寸：122mm×18mm×96mm

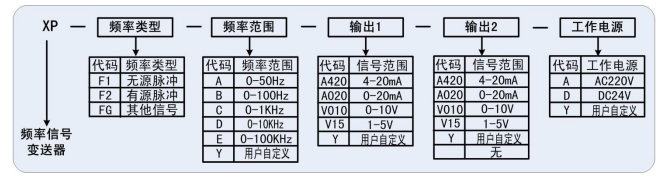

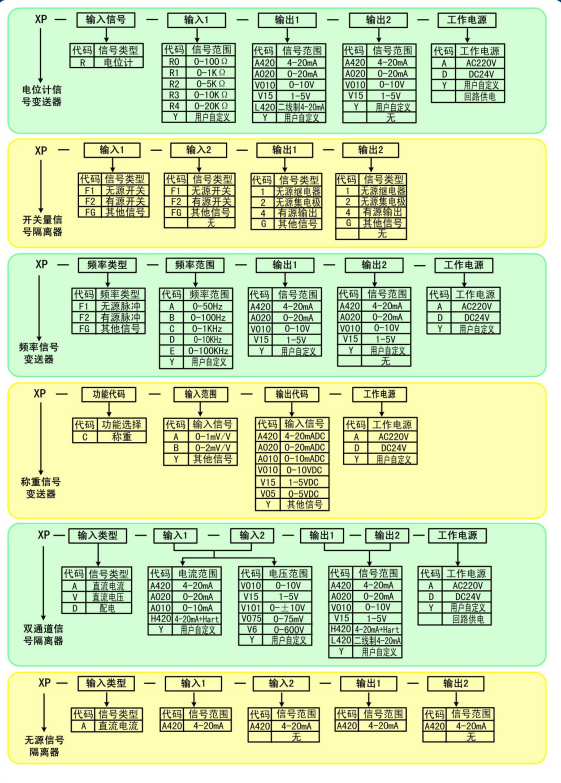

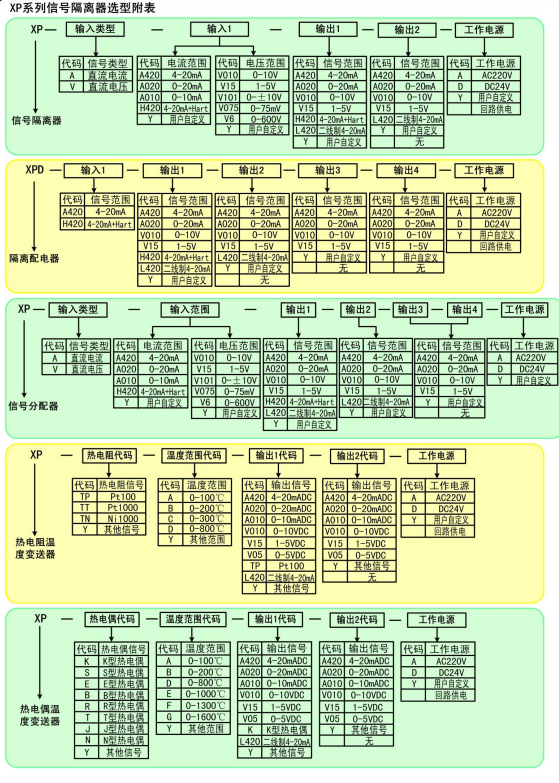

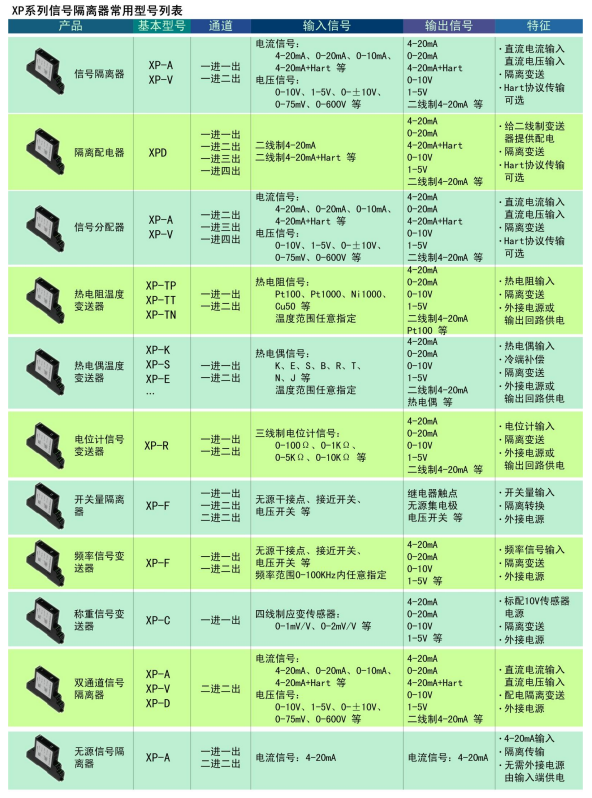

四. 产品选型代码表

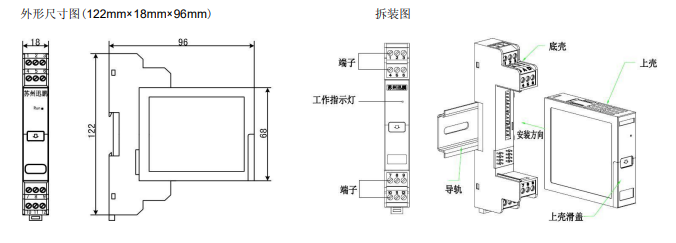

五. 产品外形尺寸及拆装图

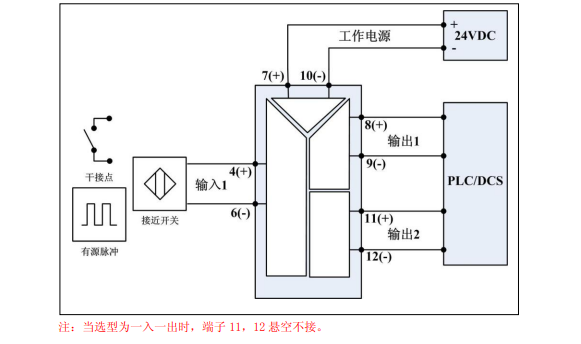

六. 产品典型接线图

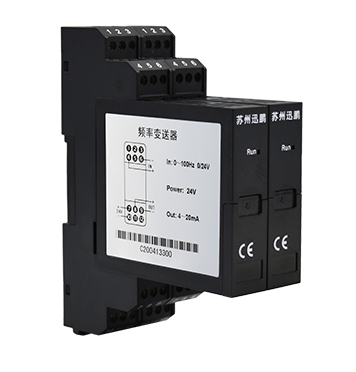

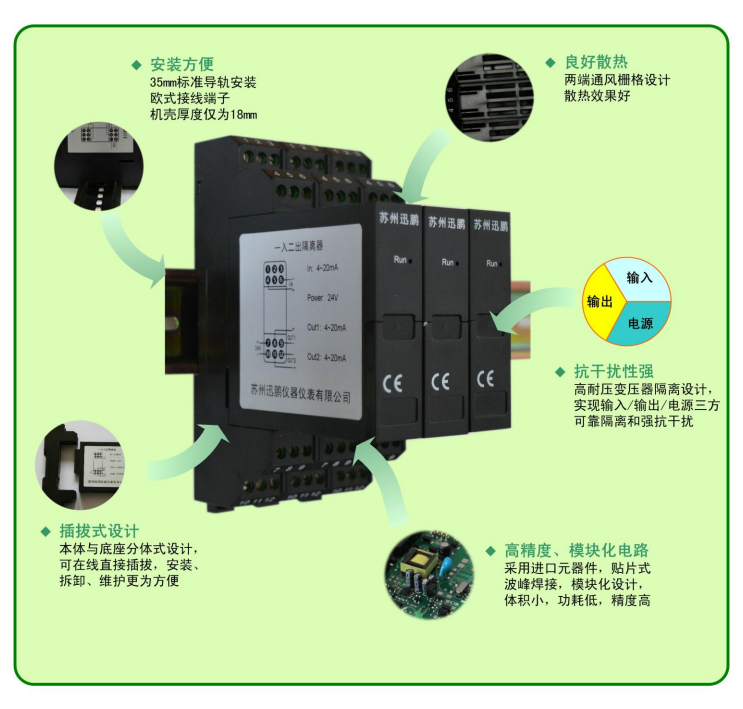

七. 产品图片详解
