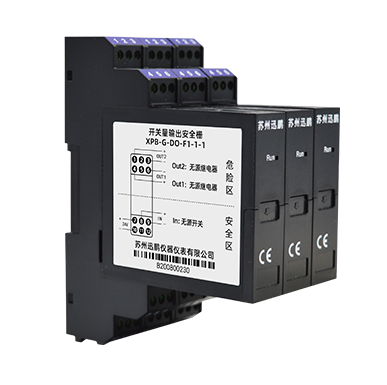

XPB-G系列开关量输出安全栅
一. 产品概述
XPB 系列开关量输出隔离式安全栅接收来自系统的开关信号，隔离后驱动危险现场的设备，如电
磁阀或报警器等。安全栅限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。产品广泛应用
于化工、石油、冶金、天然气、电力等各种行业，与各类本安仪表连接，作为本安防爆系统的关联设备
使用。
产品符合《GB3836.1-2010 爆炸性环境 第 1 部分：设备通用要求》和《GB3836.4-2010 爆炸性
环境 第 4 部分：由本质安全型“i”保护的设备》，通过国家防爆检测机关严格的检验测试合格，并取得防
爆合格证。

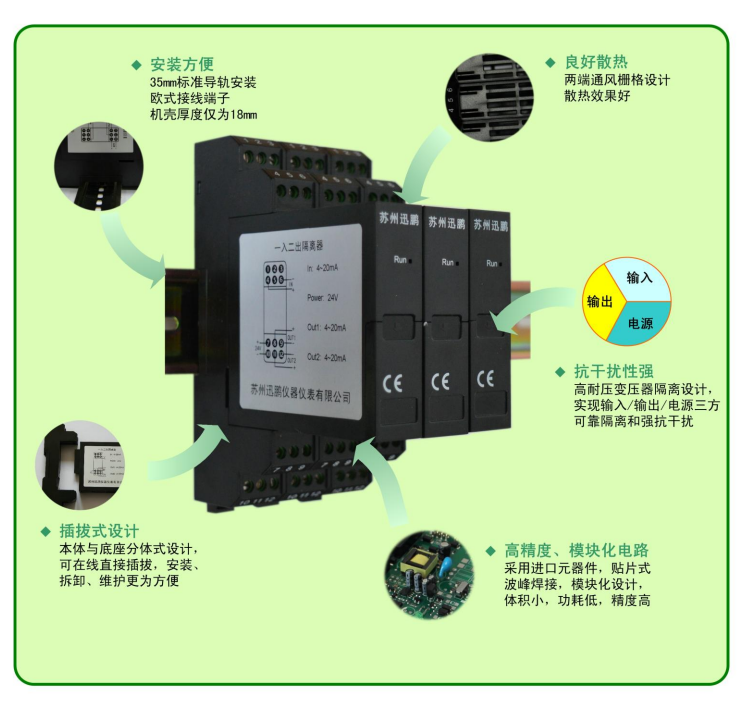

二. 产品特点
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积小，功耗低，适合密集安装
结构合理，插拔轻松，安装、拆卸、维护方便简单

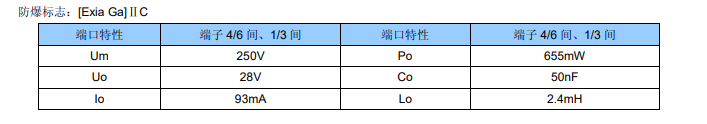

三. 防爆技术指标
四. 通用技术指标
工作电源：24VDC±10%
功 耗：≤2W（2 入 2 出）（无源输出）
≤3W（2 入 2 出）（有源输出）
输入信号（安全区）：
无源开关输入（干触点）
短路电流：8mA
开路电压：8V
有源开关输入（电压）：
输入电压≤1V 表示“关”
输入电压≥4V 表示“开”
输出信号（危险区）：
无源继电器输出：
常开触点，
容量：60mA/30VDC
无源集电极输出：
无源集电极开路，
容量：60mA/30VDC
有源输出：最高开路电压 24VDC
最大短路电流 35mA
等效电路如下图
开关频率：≤5kHz（集电极输出），≤20Hz（继电器输出）
绝缘强度：输入/输出，≥2000VAC（1min）
输出/电源，≥2000VAC（1min）
输入/电源，≥1000VAC（1min）
本安/非本安，≥2000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH（无凝露）
大气压力：86~106kPa
外形尺寸：122mm×18mm×96mm
安装方式：DIN35mm 导轨安装

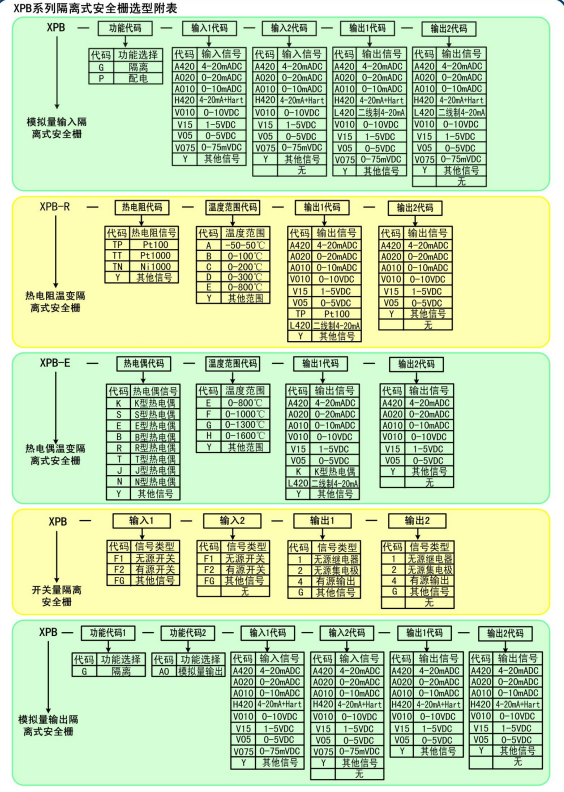

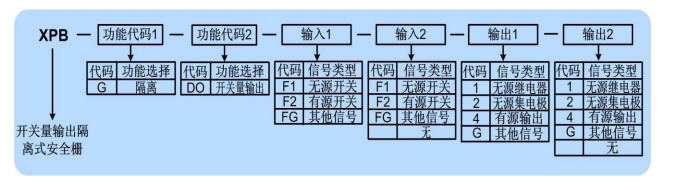

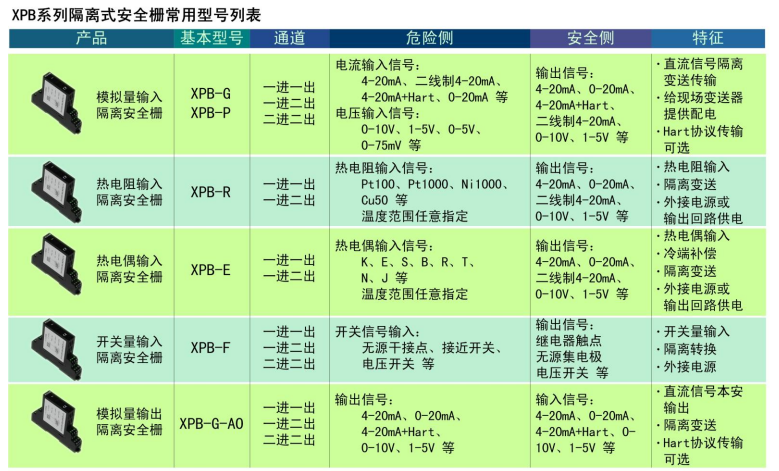

五. 选型代码表

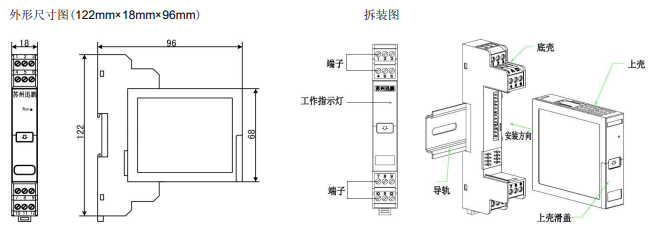

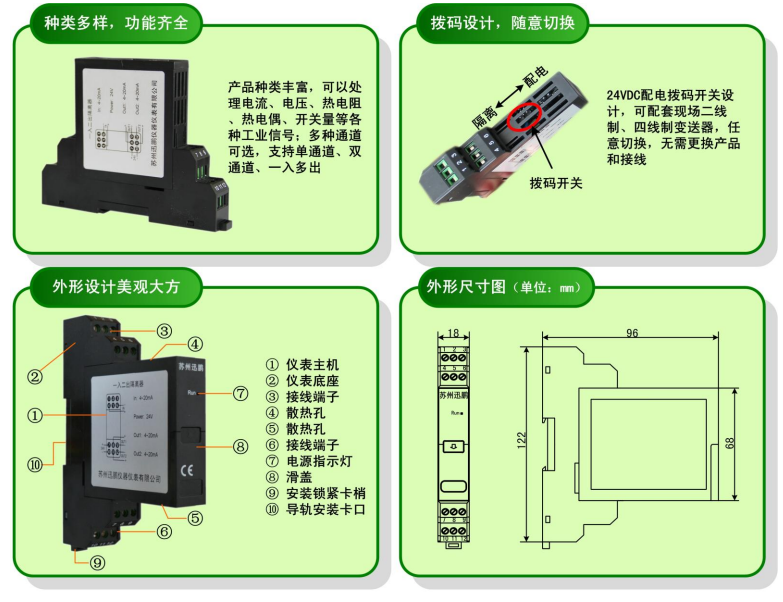

六. 外形尺寸图及拆装图

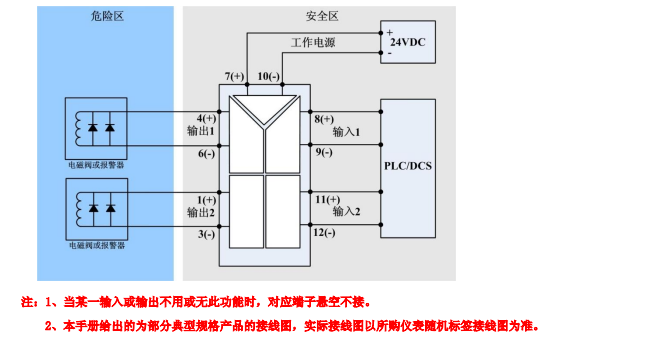

七. 典型接线图
