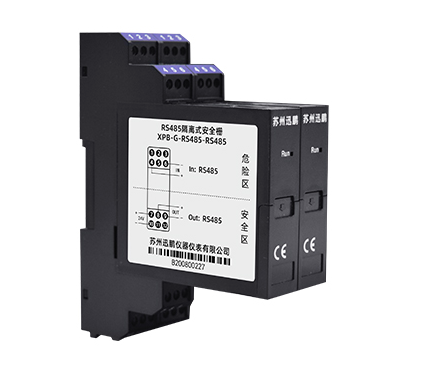

RS485隔离式安全栅
一. 产品概述
XPB 系列 RS485 输入隔离式安全栅（一入一出）可实现 RS485（半双工）数字信号在危险区
和安全区的双向通信，并可向危险区通讯设备提供一路本安工作电源。安全栅限制从本安端子窜入
危险区的能量，从而确保系统本安防爆。产品广泛应用于化工、石油、冶金、天然气、电力等各种
行业，与各类本安仪表连接，作为本安防爆系统的关联设备使用。
产品符合《GB3836.1-2010 爆炸性环境 第 1 部分：设备通用要求》和《GB3836.4-2010 爆炸
性环境 第 4 部分：由本质安全型“i”保护的设备》，通过国家防爆检测机关严格的检验测试合格，并
取得防爆合格证。
二. 产品特点
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积小，功耗低，适合密集安装
底座与主机可以分离插拔，安装、拆卸、维护方便简单

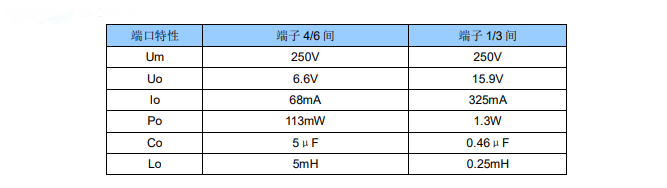

三. 防爆技术指标
四. 通用技术指标
工作电源：20～30VDC（反向保护）
功 耗：≤3W
输入信号：危险侧，RS485 信号
输出信号：安全侧，RS485 信号
信号类型：标准 RS485 差分信号
配 电：12V/9V/8V/6V/5V，DIP 开关切换
配电 12V/9V/8V 时，≤50mA
配电 6V/5V 时，≤100mA
传输延时：≤10μS
通讯速率：≤57600 bps
通讯方式：半双工
节点数量：1~32
绝缘电阻：输入/输出/电源之间≥100MΩ/500VDC
绝缘强度：输入/输出，≥1500VAC（1min）
输入/电源，≥1500VAC（1min）
输出/电源，≥500VAC（1min）
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH（无凝露）
大气压力：86~106kPa
安装方式：DIN35mm 导轨
外形尺寸：122mm×18mm×96mm

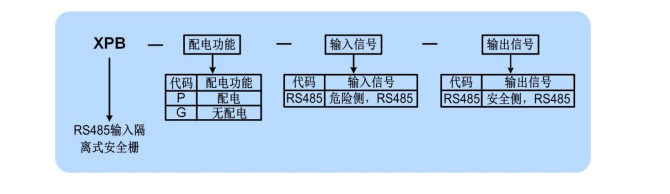

五. 选型代码表

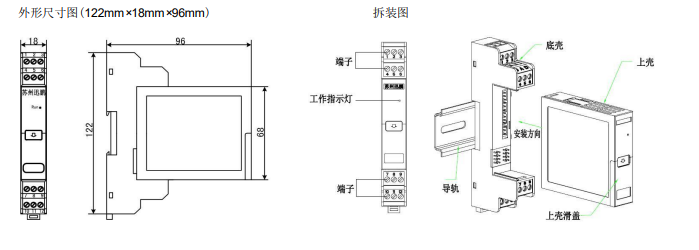

六. 外形尺寸图及拆装图

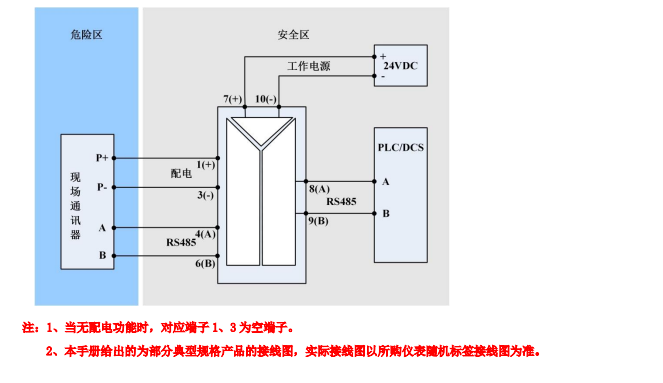

七. 典型接线图
